Contoh Widget React Grid Layout DnD dan Resizable

Postingan ini mendemonstrasikan cara membuat widget layout grid React dengan komponen yang bisa ditarik (draggable) dan diubah ukurannya (resizable) menggunakan pustaka react-grid-layout. Kita akan membangun dashboard sederhana dengan widget yang dapat diatur ulang oleh pengguna.

17 Februari 2025 · 5 menit baca · #React #UI #Drag and Drop #Layout

Contoh Widget React Grid Layout DnD dan Resizable

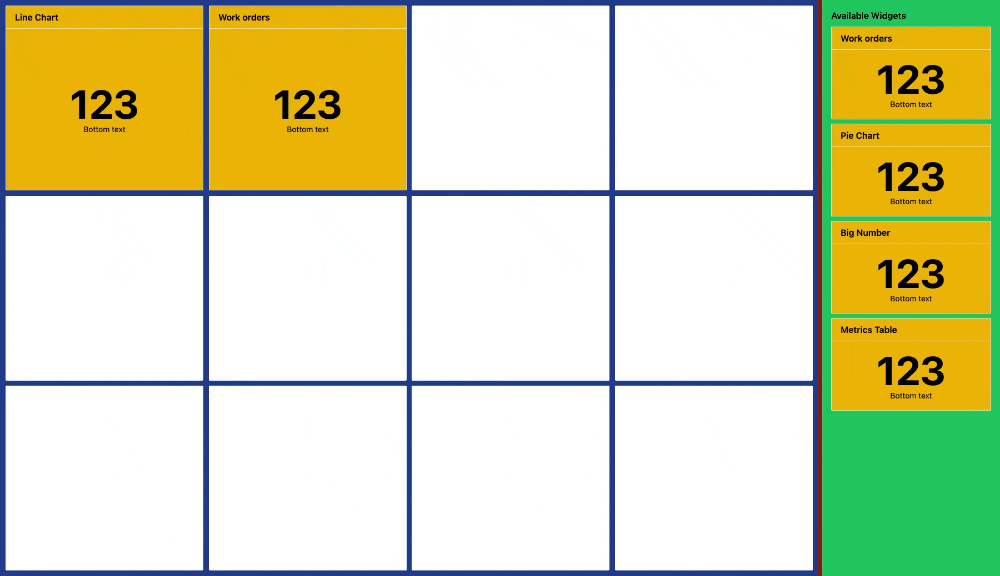

Postingan ini mendemonstrasikan cara membuat widget layout grid React dengan komponen yang bisa ditarik (draggable) dan diubah ukurannya (resizable) menggunakan pustaka react-grid-layout. Kita akan membangun dashboard sederhana dengan widget yang dapat diatur ulang oleh pengguna secara ditarik maupun diubah ukurannya.

Demo: CodeSandbox

package.json

json
{
  "name": "react-vite-ts",
  "private": true,
  "version": "0.0.0",
  "type": "module",
  "scripts": {
    "dev": "vite",
    "build": "tsc && vite build",
    "lint": "eslint . --ext ts, tsx --report-unused-disable-directives --max-warnings 0",
    "preview": "vite preview"
  },
  "dependencies": {
    "@types/react-grid-layout": "1.3.5",
    "react": "^19.0.0",
    "react-dom": "^19.0.0",
    "react-grid-layout": "1.5.0"
  },
  "devDependencies": {
    "@types/react": "^19.0.0",
    "@types/react-dom": "^19.0.0",
    "@typescript-eslint/eslint-plugin": "^8.17.0",
    "@typescript-eslint/parser": "^8.17.0",
    "@vitejs/plugin-react": "^4.3.4",
    "autoprefixer": "10.4.20",
    "eslint": "^9.16.0",
    "eslint-plugin-react-hooks": "^5.1.0",
    "eslint-plugin-react-refresh": "^0.4.16",
    "postcss": "8.4.49",
    "tailwindcss": "3.4.16",
    "typescript": "^5.7.2",
    "vite": "^6.0.3"
  }
}

ReportsGridResizeHandle.css

css
.react-grid-item > .react-resizable-handle.react-resizable-handle-w {
  top: 0 !important;
  bottom: 0 !important;
  height: 100%;
  background: transparent;
  transform: rotate(180deg) !important;
  margin-top: 0 !important;
}

.react-grid-item > .react-resizable-handle.react-resizable-handle-s {
  bottom: 0 !important;
  width: 100%;
  left: 0;
  margin: 0;
  background: transparent;
  transform: rotate(180deg) !important;
  margin-top: 0 !important;
}

.react-grid-item > .react-resizable-handle.react-resizable-handle-e {
  top: 0 !important;
  height: 100%;
  right: 0 !important;
  margin: 0;
  background: transparent;
  transform: rotate(180deg) !important;
  margin-top: 0 !important;
}

.react-resizable-handle::after {
  display: none;
}

types.ts

ts
import { JSX } from "react";
import { Layout } from "react-grid-layout";

export interface Widget {
  id: string;
  title: string;
  component: JSX.Element;
}

export interface WidgetOnLayout {
  position: Layout;
  widget: Widget;
}

export interface UseResizeReturn {
  wrapperWidth: number;
  height: number;
}

export interface WidgetCardProps {
  children: React.ReactNode;
  className?: string;
  draggable?: boolean;
  onDragStart?: (e: React.DragEvent) => void;
}

App.tsx

ts
import { useCallback, useEffect, useState } from "react";
import GridLayout, { Layout } from "react-grid-layout";

import "react-grid-layout/css/styles.css";
import "./ReportsGridResizeHandle.css";
import {
  UseResizeReturn,
  Widget,
  WidgetCardProps,
  WidgetOnLayout,
} from "./types";

// Custom hook untuk menangani resizing responsif dari kontainer grid
const useResize = (): UseResizeReturn => {
  const [dimensions, setDimensions] = useState({ width: 0, height: 0 });

  useEffect(() => {
    // Ambil elemen kontainer utama
    const reportsElement = document.getElementById("reports");

    // Perbarui dimensi saat ukuran kontainer berubah
    const handleResize = () => {
      if (!reportsElement) return;
      setDimensions({
        width: reportsElement.offsetWidth,
        height: reportsElement.offsetHeight,
      });
    };

    // Gunakan ResizeObserver untuk memantau perubahan ukuran kontainer
    const resizeObserver = new ResizeObserver(handleResize);
    if (reportsElement) {
      resizeObserver.observe(reportsElement);
    }

    // Cleanup observer saat unmount
    return () => resizeObserver.disconnect();
  }, []);

  // Hitung tinggi setiap kotak grid dengan memperhitungkan celah (gap)
  const totalGapHeight = (GRID_CONFIG.MAX_ROWS - 1) * GRID_CONFIG.GAP;
  const boxHeight = (dimensions.height - totalGapHeight) / GRID_CONFIG.MAX_ROWS;

  return { wrapperWidth: dimensions.width, height: boxHeight };
};

// Komponen Header untuk setiap widget dengan handle drag
const HeaderItem = ({ title }: { title: string }) => (
  <div className="px-4 py-2 flex cursor-grab items-center justify-between border-b border-silver">
    <div className="draggable-handle text-back font-semibold flex-1">
      {title}
    </div>
  </div>
);

// Contoh komponen konten widget yang menampilkan angka besar
const BigNumber = () => (
  <div className="flex h-full flex-col items-center justify-center">
    <div className="text-7xl font-bold">123</div>
    <div className="text-sm">Teks bawah</div>
  </div>
);

// Komponen kontainer untuk widget dengan fungsionalitas drag
const WidgetCard = ({
  children,
  className = "",
  draggable,
  onDragStart,
}: WidgetCardProps) => (
  <div
    className={`rounded-sm flex flex-col border border-silver bg-yellow-500 ${className}`}
    draggable={draggable}
    onDragStart={onDragStart}
  >
    {children}
  </div>
);

// Konstanta konfigurasi grid
const GRID_CONFIG = {
  COLS: 4,
  MAX_ROWS: 3,
  GAP: 20,
} as const;

// Data widget yang tersedia awal
const INITIAL_WIDGETS: Widget[] = [
  {
    id: "1",
    title: "Work orders",
    component: <BigNumber />,
  },
  {
    id: "2",
    title: "Pie Chart",
    component: <BigNumber />,
  },
  {
    id: "3",
    title: "Big Number",
    component: <BigNumber />,
  },
  {
    id: "4",
    title: "Metrics Table",
    component: <BigNumber />,
  },
];

// Konfigurasi layout awal
const INITIAL_LAYOUT: WidgetOnLayout[] = [
  {
    position: { i: "0", x: 0, y: 0, w: 1, h: 1 },
    widget: { id: "0", title: "Line Chart", component: <BigNumber /> },
  },
  {
    position: { i: "2", x: 1, y: 0, w: 1, h: 1 },
    widget: { id: "2", title: "Work orders", component: <BigNumber /> },
  },
];

export default function App() {
  // Ambil dimensi responsif dari custom hook
  const { wrapperWidth, height } = useResize();

  // State untuk melacak widget di dalam grid dan widget yang tersedia
  const [widgetsOnLayout, setWidgetsOnLayout] =
    useState<WidgetOnLayout[]>(INITIAL_LAYOUT);
  const [availableWidgets, setAvailableWidgets] =
    useState<Widget[]>(INITIAL_WIDGETS);

  // Menangani pelepasan (drop) widget dari sidebar ke grid
  const handleOndrop = (
    _l: GridLayout.Layout[],
    i: GridLayout.Layout,
    e: Event
  ) => {
    const id = (e as DragEvent).dataTransfer?.getData("text/plain");
    if (!id) throw new Error("ID widget tidak valid");

    // Cari widget yang ditarik dari daftar widget yang tersedia
    const draggedWidget = availableWidgets.find((widget) => widget.id === id);
    if (draggedWidget === undefined) throw new Error("Widget tidak ditemukan");

    // Tambahkan widget ke grid dan hapus dari daftar widget yang tersedia
    setWidgetsOnLayout((prev) => [
      ...prev,
      {
        position: { i: crypto.randomUUID(), x: i.x, y: i.y, w: 1, h: 1 },
        widget: draggedWidget,
      },
    ]);
    setAvailableWidgets((prev) => prev.filter((widget) => widget.id !== id));
  };

  // Perbarui state layout saat widget dipindahkan atau diubah ukurannya
  const handleLayoutChange = useCallback((newLayout: Layout[]) => {
    setWidgetsOnLayout((prev) =>
      newLayout.map((layout) => {
        const widget = prev.find((w) => w.position.i === layout.i)?.widget;
        if (!widget) throw new Error(`Widget tidak ditemukan untuk layout ${layout.i}`);
        return { position: layout, widget };
      })
    );
  }, []);

  // Buat placeholder layout grid
  const placeholderLayout = Array.from({
    length: GRID_CONFIG.COLS * GRID_CONFIG.MAX_ROWS,
  }).map((_, index) => ({
    i: index.toString(),
    x: index % GRID_CONFIG.COLS,
    y: Math.floor(index / GRID_CONFIG.COLS),
    w: 1,
    h: 1,
  }));

  return (
    <div className="gap-2 flex h-full w-full flex-1 bg-red-900">
      {/* Kontainer grid utama */}
      <div className="relative h-auto w-full bg-blue-900" id="reports">
        {/* Placeholder grid yang menunjukkan ruang kosong */}
        <div className="top-0 left-0 absolute h-full w-full">
          <GridLayout
            layout={placeholderLayout}
            cols={4}
            rowHeight={height}
            width={wrapperWidth}
            isDraggable={false}
            isResizable={false}
            maxRows={3}
          >
            {placeholderLayout.map((item) => (
              <div key={item.i} className="rounded-sm bg-white" />
            ))}
          </GridLayout>
        </div>

        {/* Grid aktif dengan widget */}
        <GridLayout
          layout={widgetsOnLayout.map((widget) => widget.position)}
          cols={GRID_CONFIG.COLS}
          rowHeight={height}
          width={wrapperWidth}
          maxRows={GRID_CONFIG.MAX_ROWS}
          isDroppable={true}
          onDrop={handleOndrop}
          resizeHandles={["s", "e", "w"]}
          onResizeStop={handleLayoutChange}
          onDragStop={handleLayoutChange}
          preventCollision={true}
          compactType={"vertical"}
          draggableHandle=".draggable-handle"
        >
          {widgetsOnLayout.map((widget) => (
            <div key={widget.position.i}>
              <WidgetCard className="h-full">
                <HeaderItem title={widget.widget.title} />
                {widget.widget.component}
              </WidgetCard>
            </div>
          ))}
        </GridLayout>
      </div>

      {/* Sidebar dengan widget yang tersedia */}
      <aside className="w-96 p-4 bg-green-600 h-screen overflow-auto">
        <h2 className="font-semibold">Widget yang Tersedia</h2>
        {availableWidgets.map((widget) => (
          <WidgetCard
            key={widget.id}
            className="mt-2"
            draggable={true}
            onDragStart={(e: React.DragEvent) => {
              e.dataTransfer.setData("text/plain", widget.id);
            }}
          >
            <HeaderItem title={widget.title} />
            <div className="p-4 flex-1 overflow-auto">{widget.component}</div>
          </WidgetCard>
        ))}
      </aside>
    </div>
  );
}
